Schüco ASS 77 PD.HI manuel

Kanat yüksekliğinde tutmak çıtalı Panorama Design Sürme Sistem: Mükemmel kullanım konforuna dokunun

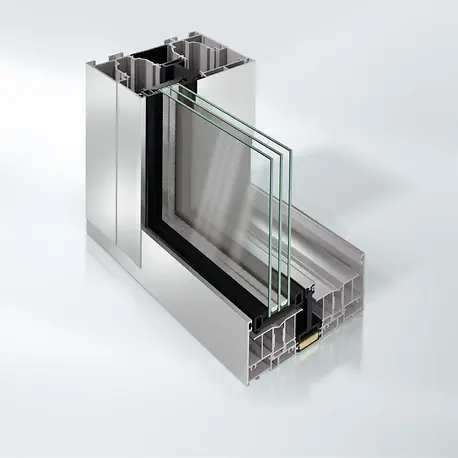

Schüco Sürme Sistem ASS 77 PD.HI (Panorama Design High Insulated) kanat yüksekliğine entegre tutmak çıtası ile görsel ve dokunsal kriterleri yeniden belirler. Geliştirilmiş Panorama Design sistemi, çekici kanat tasarımı ve maksimum şeffaflıkla kombine edilmiş optimize kullanım konforu sunar.

Isı yalıtımlı Sürme Sistemnin diğer yenilikleri: Mulyonsuz 90° köşe ve çift kanatta kilit ile manuel açılım tipleri.

Bunun için, çerçevenin ayarlanmasına yönelik ayar vidalarına her an çerçeve üzerinden ulaşılabilen bir ayar birimi mevcuttur - bu örneğin tavan yerleşimleri için büyük avantaj sağlar.

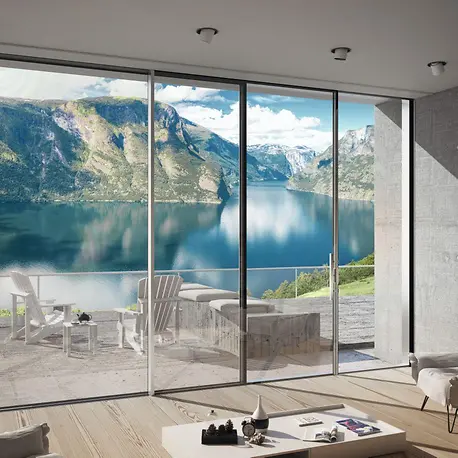

Bina kabuğının neredeyse çerçevesiz şeffaflığın adı Schüco Seamless. Seamless, bina ön cephesi için "Seamless Integration" konseptinin gerçekleştirilebildiği, görünmeyen çeşitli Panorama Design tasarımlarının kombinasyonu anlamına gelir: Kaydırma olmayan düz profil geçişinde Sürme Sistem, kesintisiz olarak Schüco FWS 35 PD.HI direk kilitleme ön cephe sistemine entegre edilir. Çok dar profil görünümü genişlikleri ile donatılmış sistemler yüksek ısı yalıtımlarına sahiptir.

Planlama avantajı

Kilit alanında 31 mm’lik son derece dar görünüm genişliği, 40 mm’ye kadar cam kalınlığı ve 500 kg’a kadar kanat yükü
Kapaklı ve yapısal olarak camlı PD giydirme cephe sistemleriyle kusursuz entegrasyon
Altı raya kadar kadar çok geniş açılım yelpazesi
Minimalist kol ve kilit tasarımı
Mükemmel ısı yalıtımlı panoramik tasarım sistemi

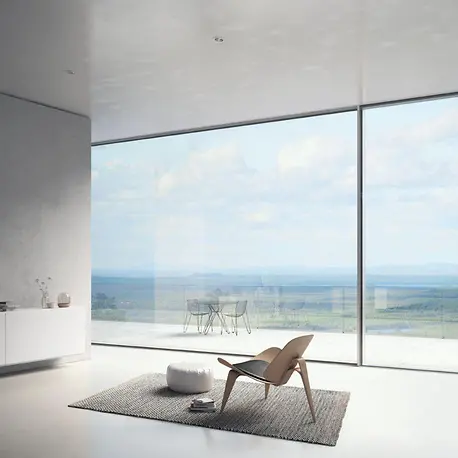

Rahatsız edici profiller olmadan tamamen cam köşe

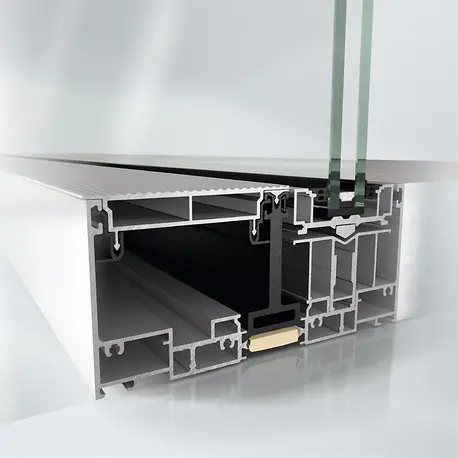

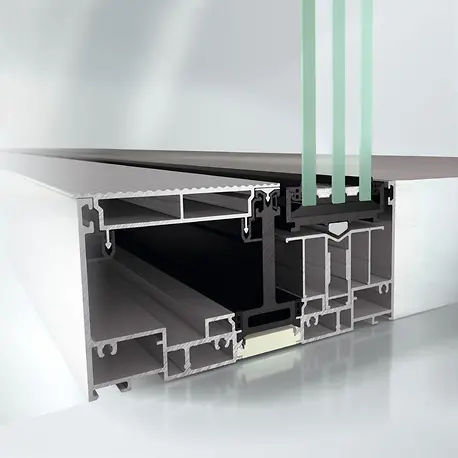

Sınırsız erişim için çeşitli eşik seçenekleri
Açıldığında köşe çerçevesi olmadan çekici 90° açılım

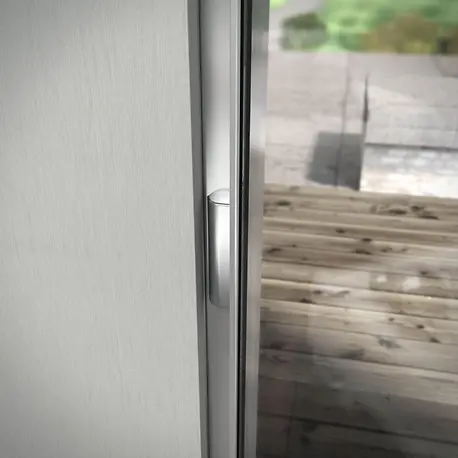

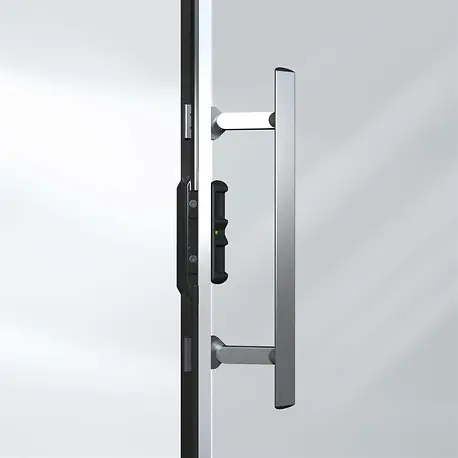

Zarif havalandırma yüksekliği çekme kolu seçeneği, mükemmel çalışma deneyimi
EN standartlarına göre test edilmiştir, güvenli yatırım

Teknik bilgi

Kanat yüksekliği min.: 2000 mm

Maks. kanat yüksekliği: 3500 mm

Kanat yüksekliği min.-maks.: 2000…3500 mm

Kanat genişliği min.: 1000 mm

Maks. kanat genişliği: 3200 mm

Kanat genişliği min.-maks.: 1000…3200 mm

Kanat çerçevesi görünüm genişliği: 0 mm

Kenetleme alanı görünüm genişliği min.: 37 mm

Sistem montaj derinliği min.: 197 mm

Sistem montaj derinliği min. – maks.: 197…297 mm

Pencere Uw değeri (>=) : 0,96 W/(m²·K)

Ses yalıtım endeksi RwP maks.: 37 dB(A)

Su geçirimsizlik: Sınıf 8A

Hırsızlığa dayanım maks.: RC2

Kullanım şekli: Manuel

Maks. kanat ağırlığı: 500 kg

Maks. görünüm genişliği: 37 mm

Maks. cam/panel kalınlığı: 60 mm

Toplam montaj derinliği: 197 mm

Pencere kanadı derinliği: 77 mm

Eleman genişliği maks.: 19200 mm

Eleman yüksekliği maks.: 3000 mm

Çerçeve alın derinliği: 0 mm

Direk görünüm genişliği min.: 37 mm

Direk görünüm genişliği min.-maks.: 37…37 mm

Ön yüz görünüm genişliği min.: 77 mm

Ön yüz görünüm genişliği min.-maks.: 77…77 mm

Cam/panel kalınlığı min.-maks.: 20…60 mm

Eşik yüksekliği: < 12.5 mm

Kapsam: Dış mekan kullanımı, Konut inşaatı, Ticari projeler

Geçmeli bağlantı: Hayır

Ön yüz uygulaması: Evet

Kanat sayısı: 6

Sabit alanlar(Sabit kanat: Evet

Ray sayısı: 2 hatlı, 3 hatlı

Yürütme rayı malzemesi: Alüminyum

Yüzeyler: Toz, Eloksal, Boya

Gizli kilit sistemi.: Evet

Kullanım kuvvetleri: Sınıf 1

Açılım şekli/tipi: Tip 2A, Tip 2A/1, Tip 2B, Tip 2B 90°, Tip 2C, Tip 2D, Tip 2D/1, Tip 2D/1 – 90° A, Tip 2D/1 – 90° I, Tip 3E, Tip 3E/1, Tip 3F, Tip 2B – 90° I, Tip 2B – 90° A

Sürekli fonksiyon ispatı: DIN EN 12400 uyarınca 200000 döngü

Hava geçirgenliği: Sınıf 4

Bükülmeye karşı rüzgar direnci dayanımı: Sınıf C3

Rüzgar yükü direnci: Sınıf C2/B2

Emniyet camı: Evet

Elektronik denetleme: Evet

CE-işareti: Evet

Minienerji sınıfı: Minienerji

Renkten bağımsız: Evet
