Schüco ASS 77 PD.SI

Yenilikçi ham madde ve kaplama teknolojilerine dayalı en üst seviyede ısı yalıtımlı sürme sistemleri

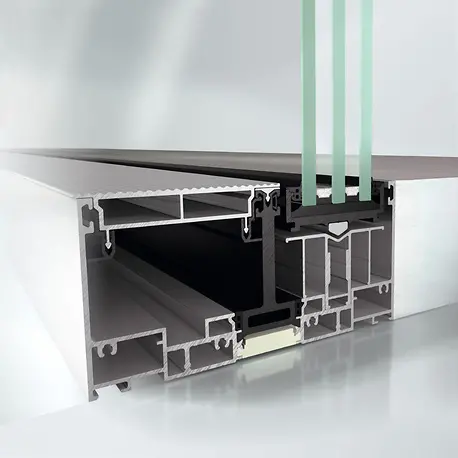

Schüco Sürme Sistem ASS 77 PD.SI (Panorama Design Super Insulated) cam elyafı takviyeli plastikten (GFK) çekilmiş profilleri baz alır ve en modern malzeme ve yüzey teknolojileri sayesinde üstün ısı yalıtımı sunar.

GFK bazlı sistem, dar kanatlar ve çerçeve profili ve ayrıca düşük kendi ağırlığında yüksek dayanıklılık ile ikna edicidir – maksimum ışığa sahip son derece hafif ve ince sürme konstrüksiyonların uygulanması için ideal.

Uygulamacılar için özel avantaj: Makine parkına ilave yatırımlara gerek yoktur, çünkü GFK profilleri zaten standart olarak işlenmiş ve kaplanmış olarak teslim edilir. Bu, alüminyum üretici partnerlerine, çarpıcı büyüme olanaklarına sahip, yenileşimci malzeme teknolojisi ile çalışma imkanı sunar.

Planlama avantajı

Yeni planlama dokümantasyonu, ürün planlamayı optimize eder

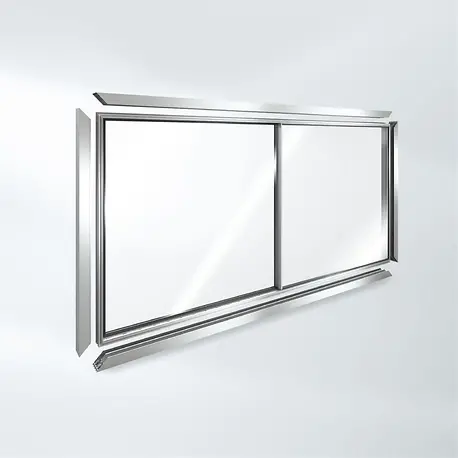

Asimetrik ünitelerin ve modüler sistem çözümlerinin yazılım tabanlı hesaplaması, açılma türlerinin basit, esnek tasarımını sağlar
Yeni, gizli, profile entegre edilmiş motor ve kilitleme sistemi

Teknik bilgi

Kanat yüksekliği min.: 1200 mm

Maks. kanat yüksekliği: 3500 mm

Kanat genişliği min.: 1000 mm

Maks. kanat genişliği: 3200 mm

Kanat genişliği min.-maks.: 1000…3200 mm

Kenetleme alanı görünüm genişliği min.: 37 mm

Sistem montaj derinliği min.: 200 mm

Sistem montaj derinliği min. – maks.: 200…200 mm

Pencere Uw değeri (>=): 0,85 W/(m²·K)

Bariyersiz (<=) 20 mm: Hayır

Su geçirimsizlik: Sınıf 7A

Kullanım şekli: Elektrikli

Maks. kanat ağırlığı: 500 kg

Maks. görünüm genişliği: 37 mm

Maks. cam/panel kalınlığı: 60 mm

Toplam montaj derinliği: 200 mm

Eleman genişliği maks.: 12800 mm

Eleman yüksekliği maks.: 3500 mm

Direk görünüm genişliği min.: 37 mm

Direk görünüm genişliği min.-maks.: 37…37 mm

Ön yüz görünüm genişliği min.: 77 mm

Ön yüz görünüm genişliği min.-maks.: 77…77 mm

Cam/panel kalınlığı min.-maks.: 40…60 mm

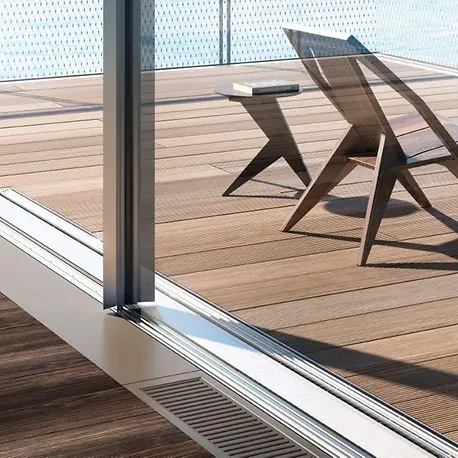

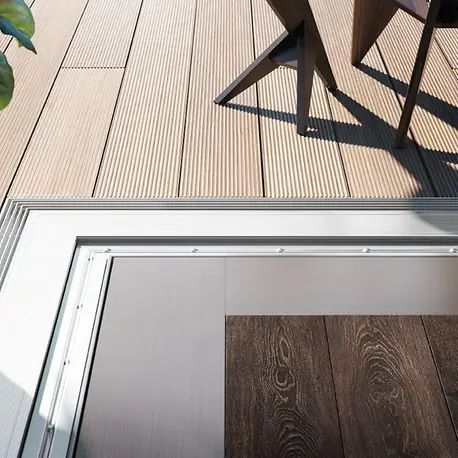

Eşik yüksekliği: < 12.5 mm

Kapsam: Dış mekan kullanımı, Konut inşaatı, Ticari projeler

Kanat sayısı: 4

Sabit alanlar(Sabit kanat: Evet

Ray sayısı: 2 hatlı

Yüzeyler: Toz, Boya

Kullanım kuvvetleri: Sınıf 2

TipTronic: Evet

Elektronik motor: Evet

Besleme gerilimi: 230 V/50 Hz

Açılım şekli/tipi: Tip 2A, Tip 2A/1, Tip 2B, Tip 2D, Tip 2D/1

Hava geçirgenliği: Sınıf 3

Rüzgar yükü direnci: B2, C1

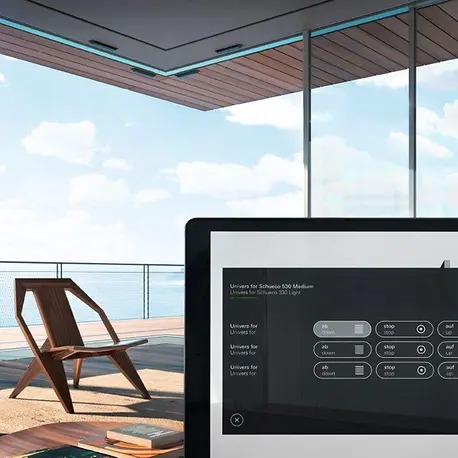

Elektronik denetleme: Evet

Renkten bağımsız: Evet
